КСО-24-"Rotoblok VCB" с аппаратами в воздушной изоляции до 1250 А

Описание Электрическая схема Технические параметры Габаритные размеры Скачать

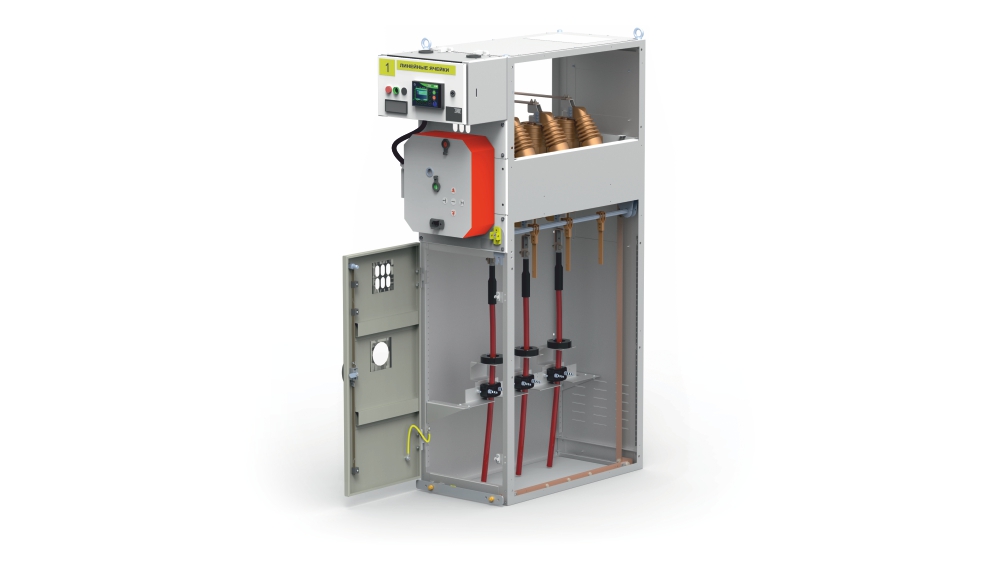

Rotoblok VCB — это двухсекционное закрытое распределительное устройство, в металлическом корпусе из алюцинковой жести, с отдельной системой сборных шин. Особенностью распределительного устройства является воздушная изоляция (AIS - Air Insulated Switchgear), а также небольшие габариты самого устройства, полученные благодаря применению инновационного трехфункционального изоляционного соединителя среднего напряжения, заменяющего три, используемых до сих пор, аппарата: выключатель, разъединитель и заземлитель. Для гашения электрической дуги используются вакуумные камеры, встроенные в эпоксидные изоляторы, которые в свою очередь находятся на совместном поворотном вале, позволяющем использовать его в качестве разъединителя. Система механических блокировок препятствует ошибочным соединительным операциям, а также исключает возможность открытия двери ячейки до отключения напряжения, выключение заземлителя. Специальная конструкция и применённые материалы гарантируют высокую стойкость и точность, а прежде всего полную безопасность обслуживания.



Основные характеристики



  • Использование современного устройства типа TGI (производства ZPUE S.A.) выполняющего три функции: выключателя, разъединителя, заземлителя,
  • Стандартная ширина ячейки Rotoblok VCB составляет  500мм.
  • Система блокировок ограничивается одним аппаратом.
  • Управление аппаратом может быть как местным, так и дистанционным (радиоуправление).
  • Высокая степень безопасности обслуживания благодаря принужденнию к правильным соединительным действиям.
  • Два видимых изоляционных разрыва гарантируют самый высокий уровень безопасности.
  • Аппарат в выключенной и открытой позиции является механической и изоляционной перегородкой между отсеком сборных шин и частью кабельных соединений.
  • Улучшение надёжности благодаря устронении многих электрических и механических блокировок.
  • Устранение многих шинных соединений привело к увеличению проводимости, устроняя падения напряжения и потери энергии.
  • Длительный период эксплуатации без трудоемкого техобслуживания.
  • Возможность простой и очень быстрой замены вала главного аппарата (выключатель+разъединитель) во время сервисных работ,
  • Высокая отпорность на коррозию, конструкция распределителя сделана из оцинковонного металлического листа,
  • Возможность установки современной защитно-контрольной аппаратуры разных производителей,
  • Возможность установить распределитель непосредственно около стены помещения позволяет рационально использовать площадь помещения ЗРУ, что особенно важно при модернизации и расширении уже существующих,
  • Простой и быстрый доступ к оснащению распределителя для контроля и техосмотра,
  • Простое обслуживание.
