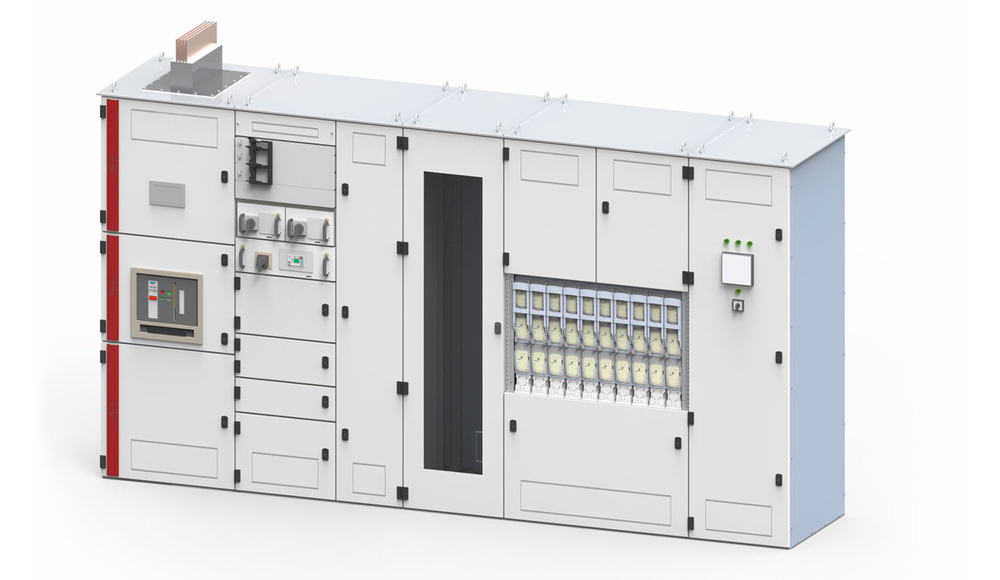

РУНН типа "ZR-W" до 6300 А

Описание Электрическая схема Технические параметры Габаритные размеры Скачать

Комплектные распределительные устройства низкого напряжения типа ZR-W предназначены для распределения электроэнергии, а также для энергоснабжения приводных систем. Используется в трансформаторных подстанциях, питающих промышленные предприятия и энергетические станции. Могут использоваться как главные распределительные щиты или шкафы управления, обеспечивая пользователям высокий уровень безопасности и комфорт эксплуатации.

ZR-W - это серия низковольтных комплектных щитов одностороннего обслуживания в металлических корпусах с воздушной изоляцией, укоплектованная стационаргыми и выкатными автоматическими выключателями, выключателями - разъеденителями, блоками предохранитлей, устройствами  управления и сигнализации.



Основные характеристики



  • простая монтажная система, не требует использования сложных производственных процессов иинструментов, что значительно снижает время производства,
  • продуманная конструкция состоит из повторяющихся элементов, благодаря чему возможно серийное производство компонентов распредустройств,
  • простота в модификации (реконструкции и расширении) дает возможность адаптации прибора к изменившимся потребностям,
  • в зависимости от требований возможно изготовление распредустройства с главными сборными шинами, расположенными в верхней или задней части шкафа, что даёт возможность ввода кабелей как сверху, так и снизу распредустройства,
  • лёгкий сервис и техническое обслуживание предоставляют возможность установки в шкафу различных функциональных блоков,
  • использование материалов и оборудования только высокого качества, соответствующих европейским и российским стандартам.

Распределительное устройство типа ZR-W основано на комбинации 9 видов блоков

  • Ячейка с выключателем,
  • Секционная ячейка,
  • Ячейка с вертикальными предохранительными выключателями нагрузки,
  • Ячейка с горизонтальными предохранительными выключателями нагрузки,
  • Ячейка отходящей линии,
  • Ячейка под монтаж оборудования,
  • Кассетная ячейка,
  • Ячейка батарей конденсаторов,
  • Угловая ячейка.
