КСО-24-"Rotoblok SF" с аппаратами в элегазовой изоляции до 1000 А

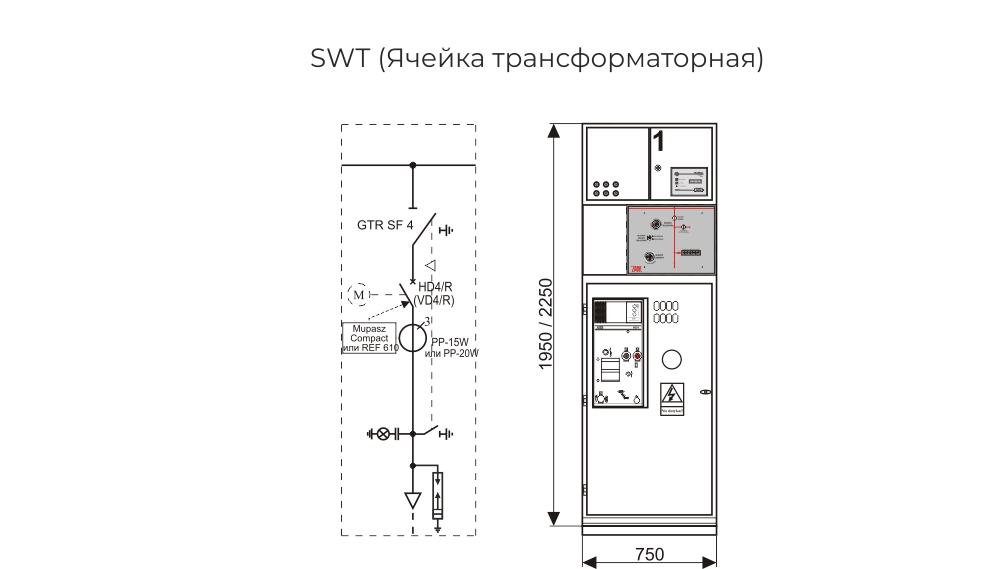

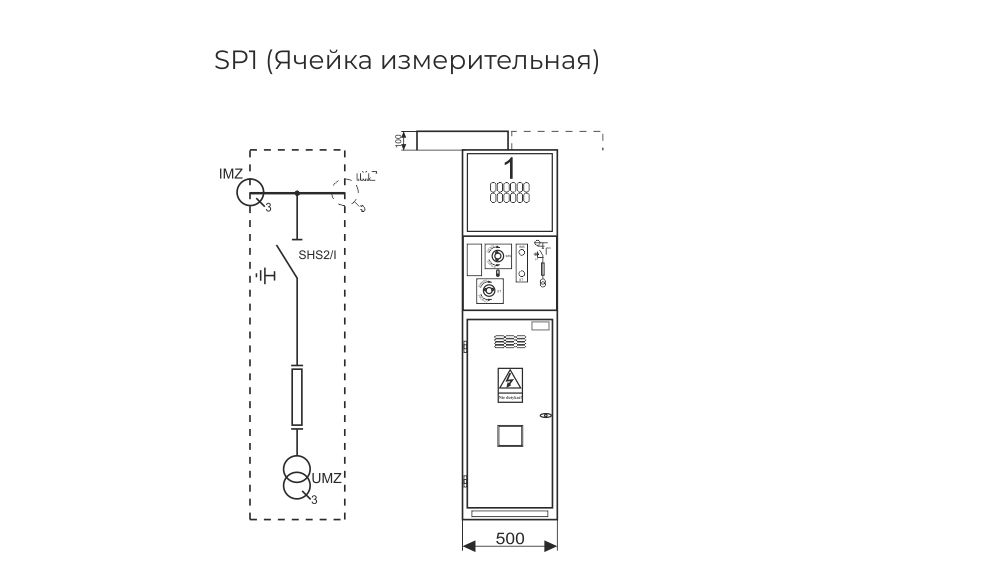

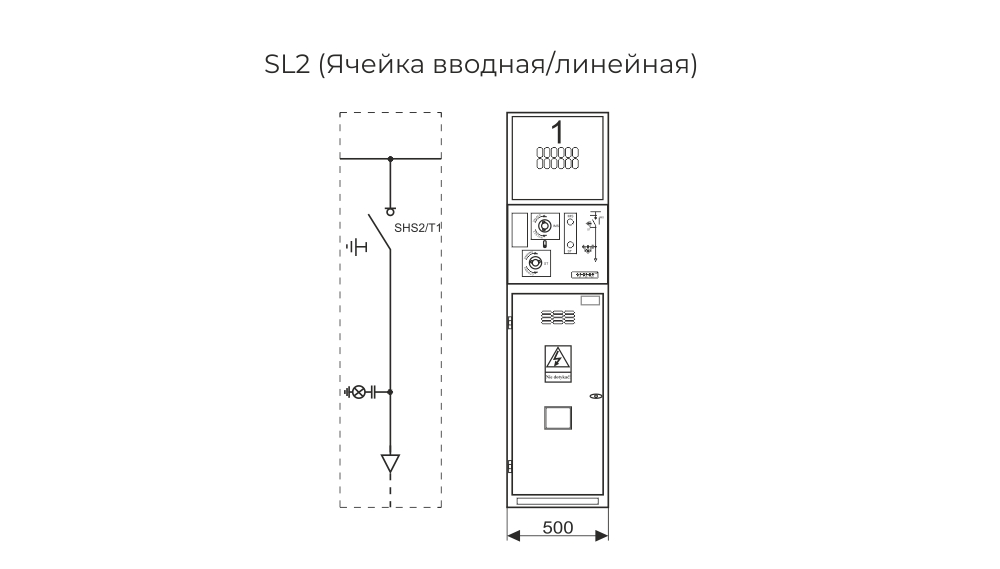

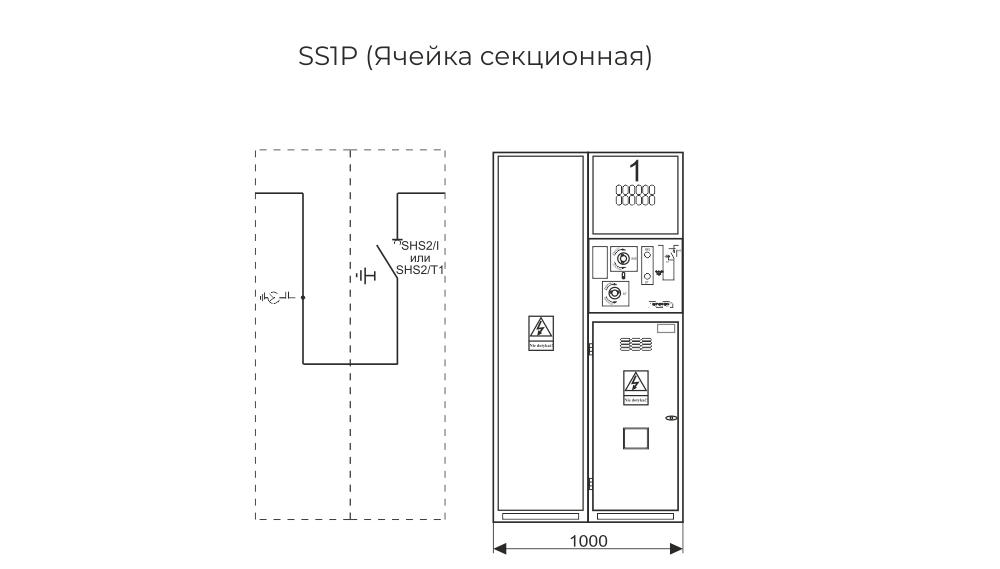

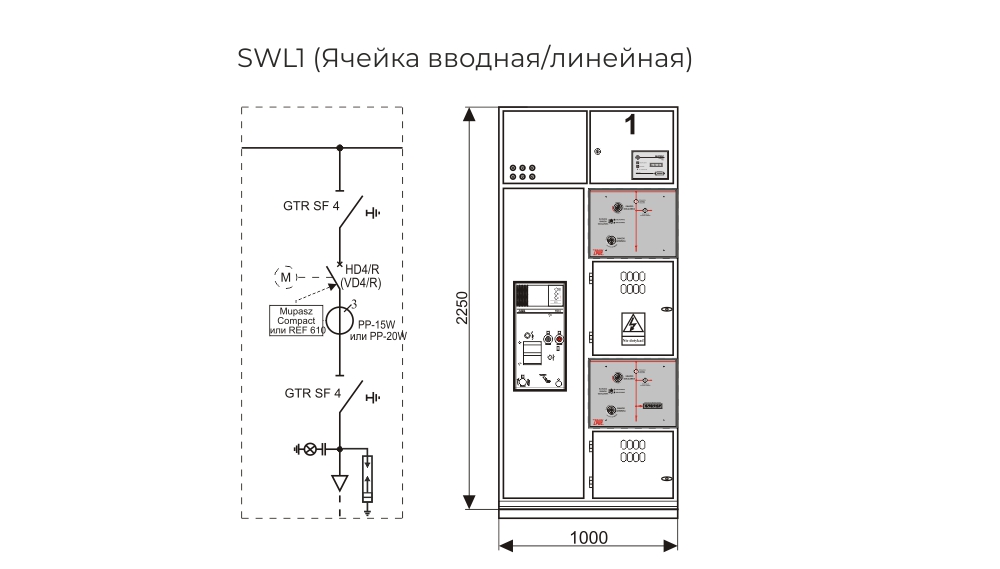

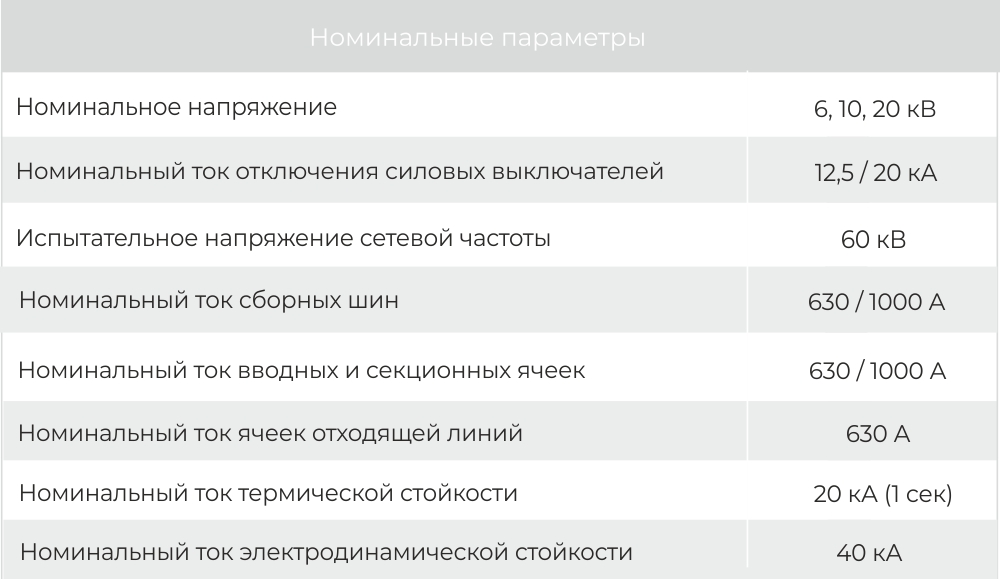

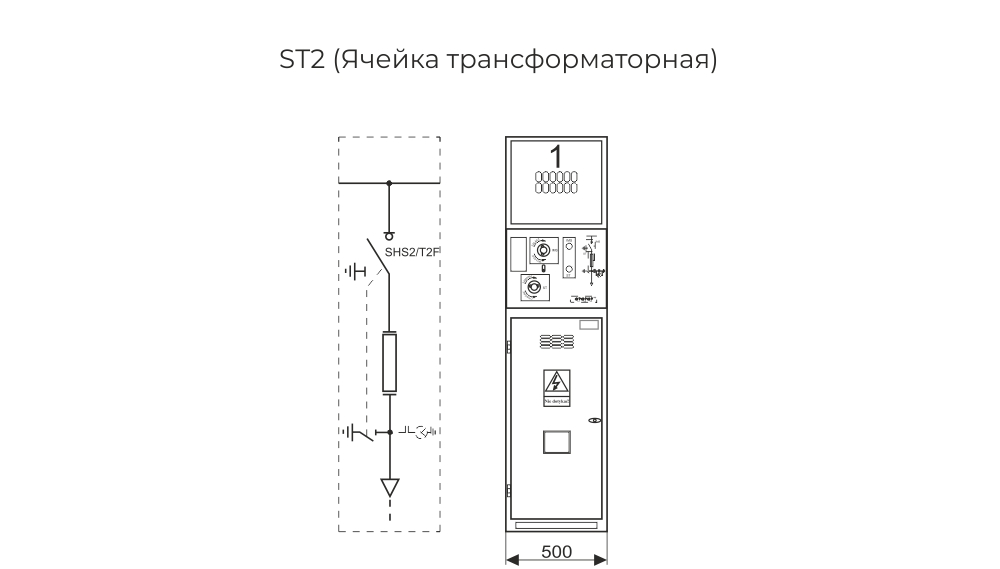

Описание Электрическая схема Технические параметры Габаритные размеры Скачать

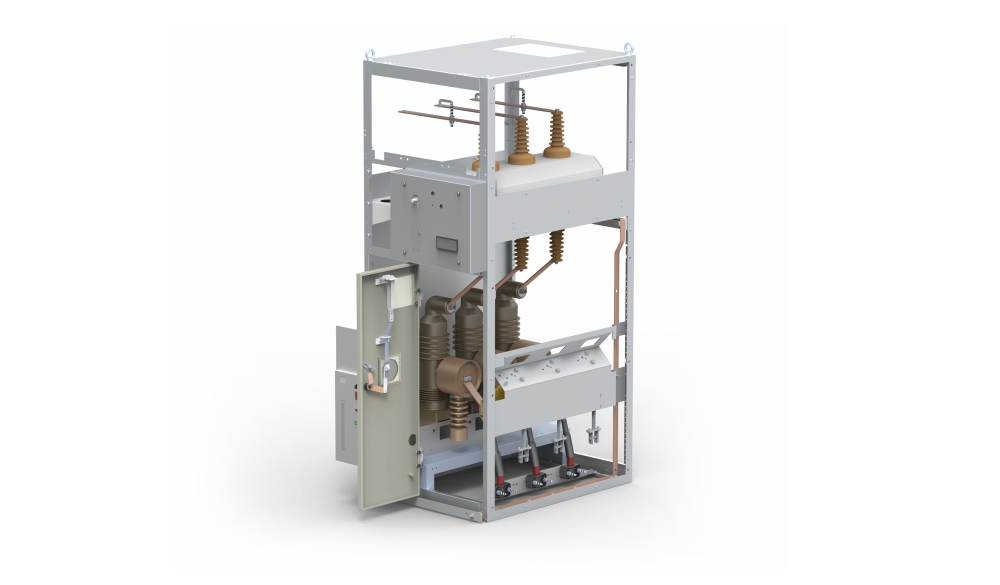

Распределительное устройство типа Rotoblok SF — это двухсекционное закрытое распределительное устройство с воздушной изоляцией (AIS - Air Insulated Switchgear), в металлическом корпусе из алюцинковой жести-обеспечивающей выравнивание потенциалов, с отдельной системой сборных шин. Распределитель оборудован современными трехпозиционными разъединителями и переключателями с элегазовой изоляцией. Резервуар каждого аппарата выполнен из нержавеющей стали, что позволяет сохранить идеальное техническое состояние распределителя в течение всего периода его эксплуатации. Имеет отдельные отсеки: сборных шин и кабельный, а дугозащитное исполнение гарантирует высокую безопасность обслуживания.



Основные характеристики



  • Двухсекционная конструкция ячеек обеспечивающая разделение главного шинного моста от части, используемой для подключения силовых кабелей.
  • Высокая надежность работы.
  • Длительный период эксплуатации без трудоемкого техобслуживания.
  • Высокая коррозийная стойкость, конструкция рапределителя выполнена из листового металла с алюмоцинковым покрытием.
  • Универсальность в реализации различных распределительных систем с учетом произвольного количества ячеек.
  • Использование современных, надежных коммутационных аппаратов таких, как разъединители и переключатели типа GTR SF (ZPUE) и IM6 (SAREL) , а также выключатели типа VB-4S (ZPUE) и других производителей.
  • Приспособлены для установки современной защитно-контрольной аппаратуры.
  • Возможность установить распределитель непосредственно около стены помещения позволяет рационально использовать площадь помещения ЗРУ, что особенно важно при модернизации и расширении уже существующих.
  • Простой и быстрый доступ к оснащению распределителя для контроля и техосмотра.
  • Простое обслуживание.



Система защиты и блокировок



  • Дугозащитное исполнение — устойчивость к последствиям внутренних коротких замыканий.
  • Специально усиленная конструкция ячеек (корпуса, замки, петли).
  • Наличие механических блокировок, предотвращающих несанкционированные действия и доступ к токоведущим элементам при наличии напряжения в шкафу.
  • Доступ к оборудованиям и цепям управления осуществляется с учётом устранения возможности прикасания к частям главных цепей.
  • Использование контрольных систем, сигнализирующих, механических и электрических индикаторов положения и смотровых стекол.
  • Использование трехпозиционных разъединителей и переключателей „включи - выключи - заземли” с механическим индикатором положения.
  • Использование быстродействующих заземлителей с шаговым приводом.
  • Использование быстродействующих заземлителей с шаговым приводом гарантирует безопасность в случае короткого замыкания.
