КРУ-12-"RELF" с аппаратами в воздушной изоляции до 4000 А

Распределительное устройство типа RELF предназначено для работы в распределительных пунктах предприятий, распределяющих и потребляющих электроэнергию. Бескаркасный корпус распределительного устройства изготовлен из оцинкованных стальных листов соединенных с помощью заклепок.

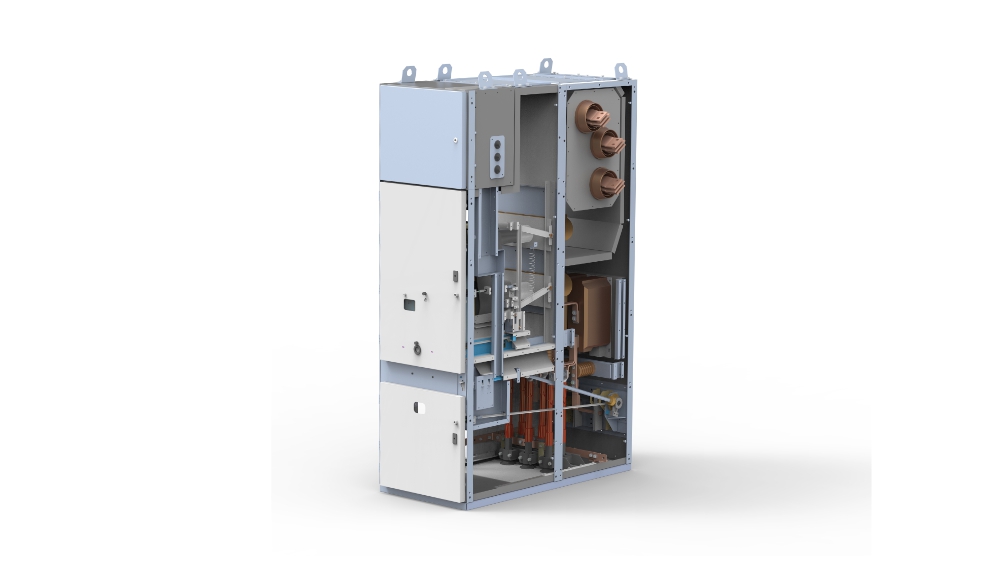

В шкафу распределительного устройства имеются: кабельный отсек, отсек сборных шин, аппаратный отсек с выкатным элементом и отсек вспомогательных цепей.

Двери шкафа и боковые стенки крайних ячеек (задние стенки в пристенном варианте) покрыты порошковой краской серого цвета (RAL7032) или другой, согласно пожеланию заказчика.

Распределительное устройство можно составлять из ячеек с различными функциями:

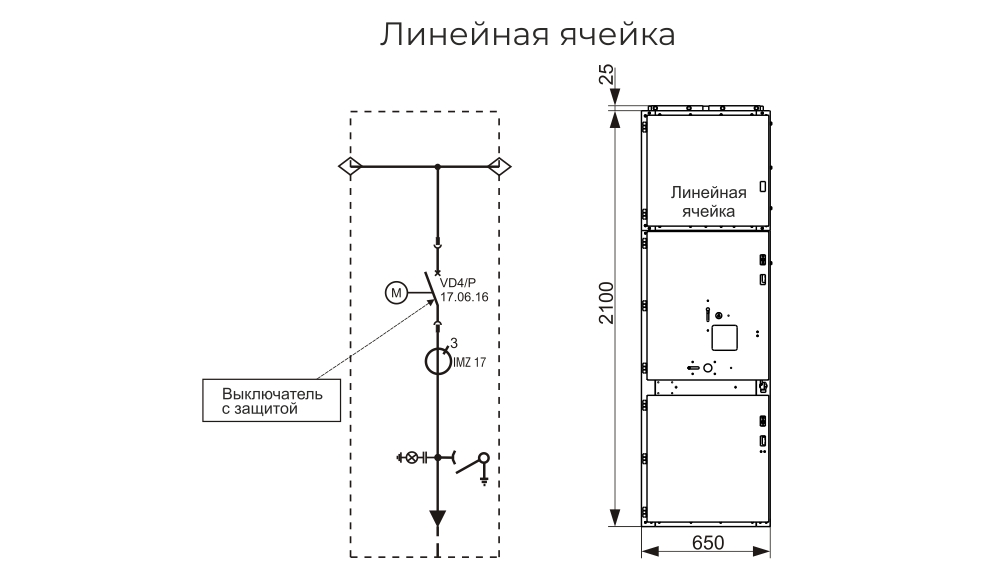

• вводные / потребляющие,

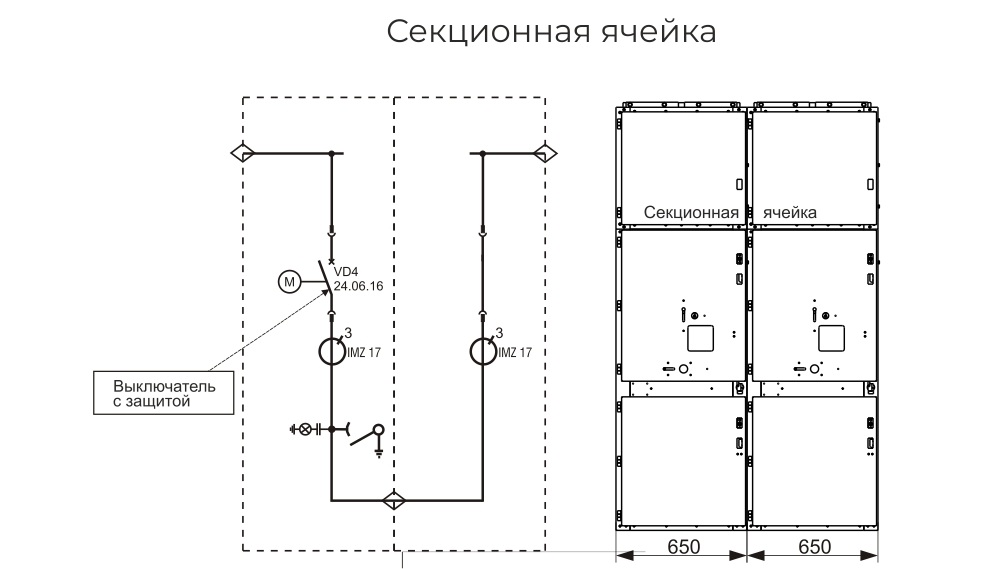

• СВ-СР,

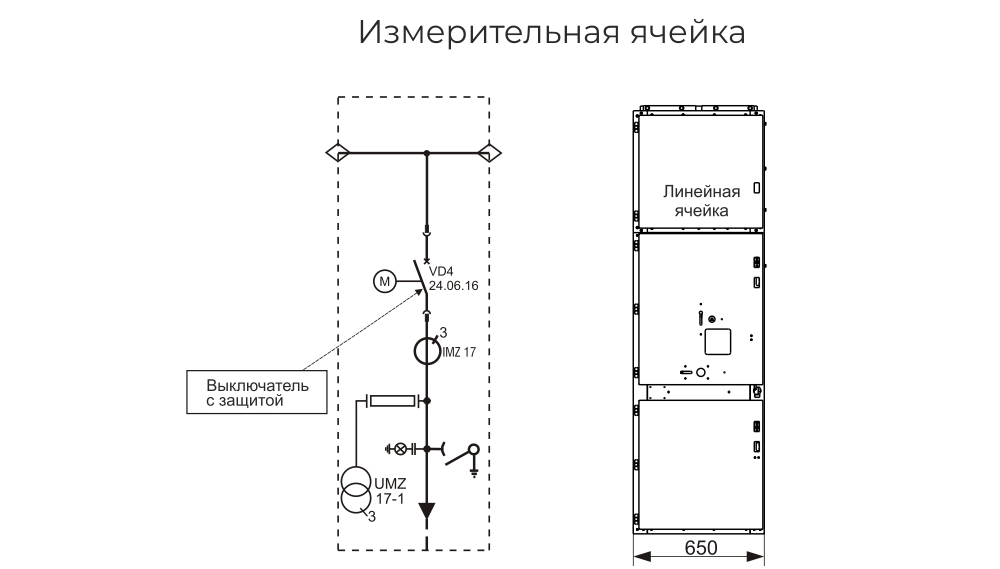

• измерительные с возможностью заземления сборных шин,
• с разъединителем.

Выкатной элемент распределительного устройства, может иметь выключатель, контакт, короткозамыкатель, блок трансформаторов напряжения с предохранителями, блок с предохранителями. Выкатной элемент может занимать положения: рабочее, тестирования/отключения и разъединения.

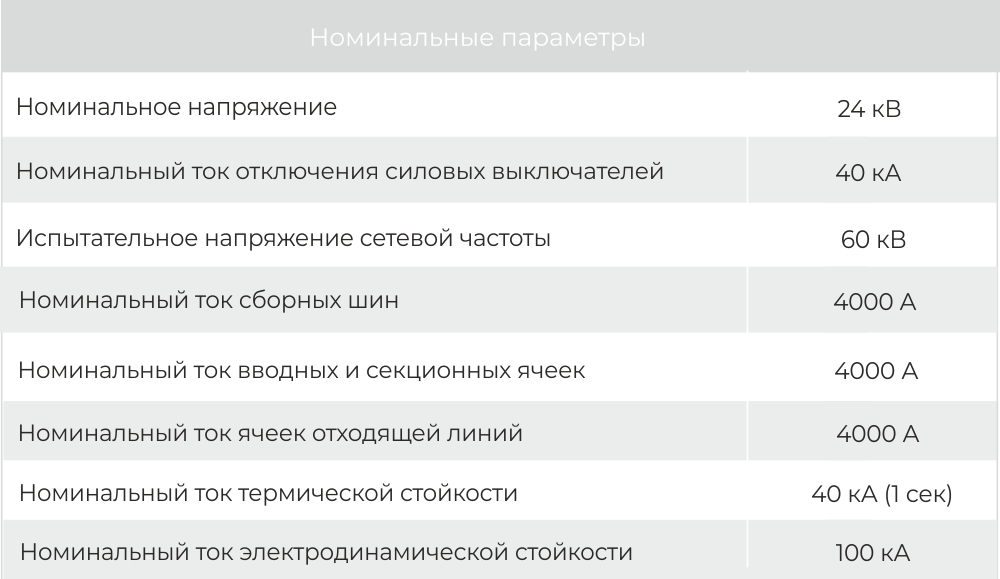

Основные характеристики

• Воздушная изоляция.
• Конструкция из оцинкованных листов жести, соединенных с помощью заклепок, без сварки.
• Непрерывность работы во время сервисного обслуживания- LSC2В.
• Высокий уровень безопасности обслуживания.
• Классификация внутренней дуги IAC AFLR.
• Блокировки и защиты от неправильных коммутации.
• Вариант пристенного исполнения ( доступ к присоединениям только с фронтальной стороны шкафа).
• Широкий диапазон типов ячеек и аппаратов.
• Возможность расширения распределительного устройства дополнительными ячейками.
• Возможность замены ячейки без нужды перемещения соседних ячеек.
• Простое в использовании.

Высокий уровень безопасности обслуживания

• Стойкость корпуса распределительного устройства на действие внутренней дуги.
• Блокировка коммутации и открывания двери.
• Возможность движения выкатным элементом при закрытых дверях.
• Механическое армирование пружины выключателя при закрытых дверях аппаратного отсека (дополнительный вариант).
• Применению отсеков, в которых перегородки обеспечивают уровень защиты IP2X.
• Возможности визуального контроля коммутационных операций через смотровые окошка.
• Использование клапанов понижающих давление, возникшее вследствии дугообразного короткого замыкания внутри корпуса.
• Возможности использования каналов выброса горячих газов, возникших вследствии дугообразного короткого замыкания внутри корпуса, снаружи помещения, в котором находится распределительное устройство.
• Сигнализация напряжения в ячейках.
