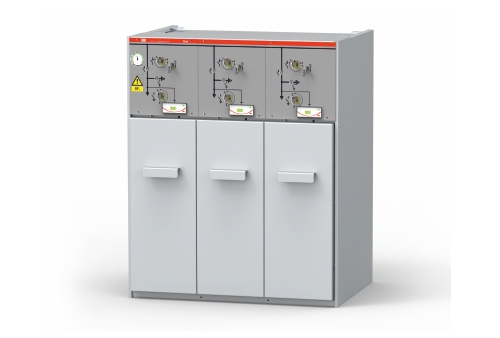

МКРУЭ-24-"TPM" моноблок с элегазовой изоляцией до 630 А

Малогабаритное комплектное распределительное устройство среднего напряжения типа ТРМ  с элегазовой изоляцией на напряжение до 24 кВ, для сетей (6, 10, 15, 20 кВ), номинальный ток 630 А.

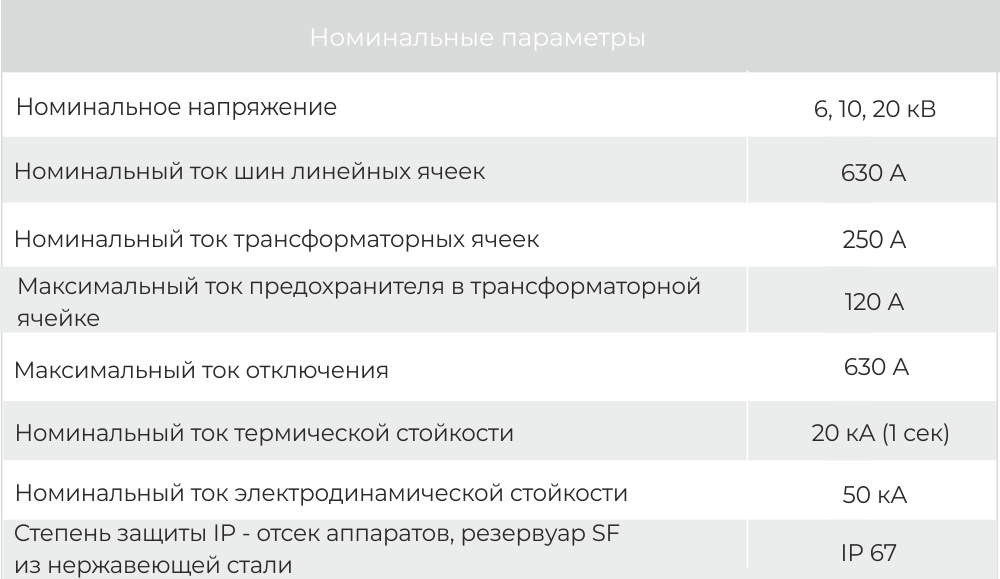

• Компактные размеры распределительного устройства с сохранением высоких технических параметров,
• Высокий уровень защиты,
• Распределительное устройство легко расширяется (уточнить при заказе) - Каждый комплект может быть изготовлен, как расширяемый,
• Адаптируемость к работе с сетями дистанционного управления и измерения, например, к работе с сетями типа SmartGrid,
• Быстрый заземлитель, который заземляет вставку предохранителя по обеим сторонам в трансформаторной ячейке,
• Резервуар с газом SF сделан из нержавеющей стали (соединен сваркой), его конструкция обеспечивает безопасность персонала и окружающей среды, а также герметичность в течении всего периода эксплуатации,
• Производитель обладает возможностью перерабатывать негодные к использованию распределители и безопасно собирать газ SF из их резервуаров.



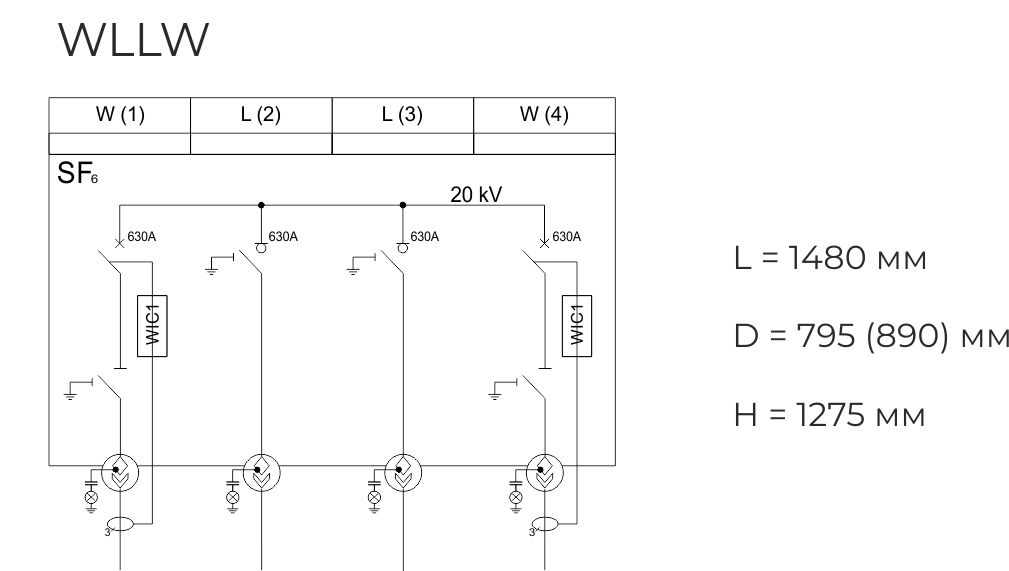

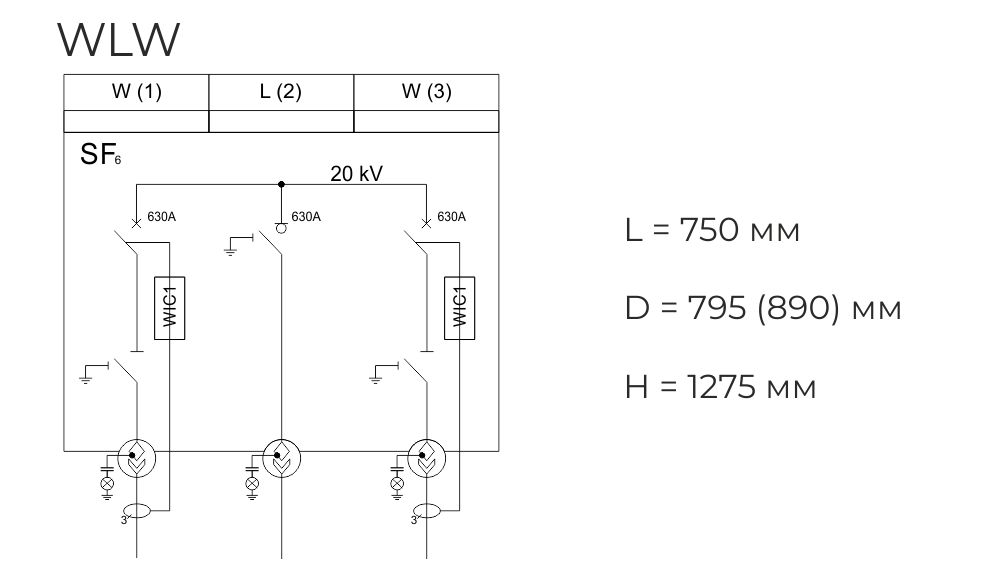

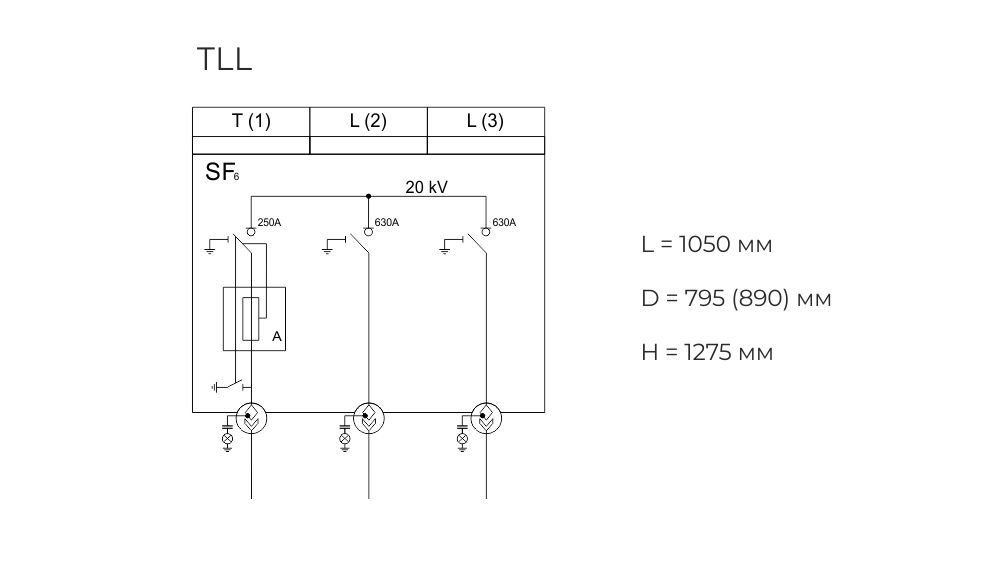

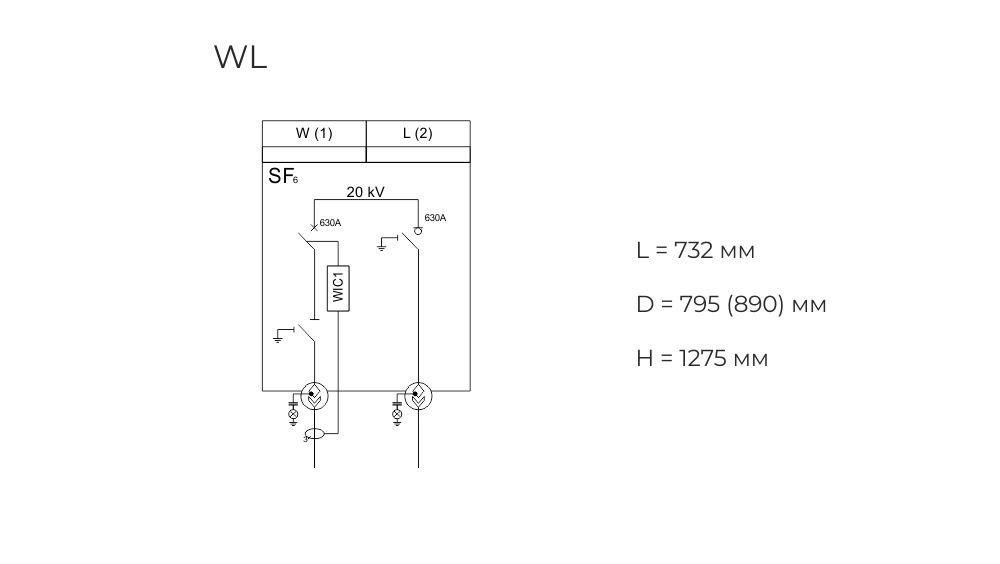

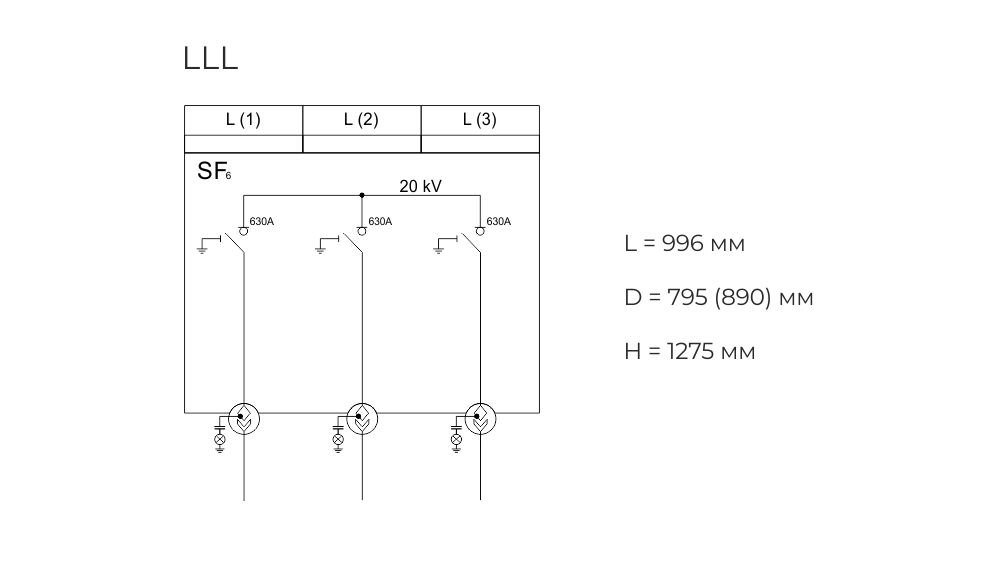

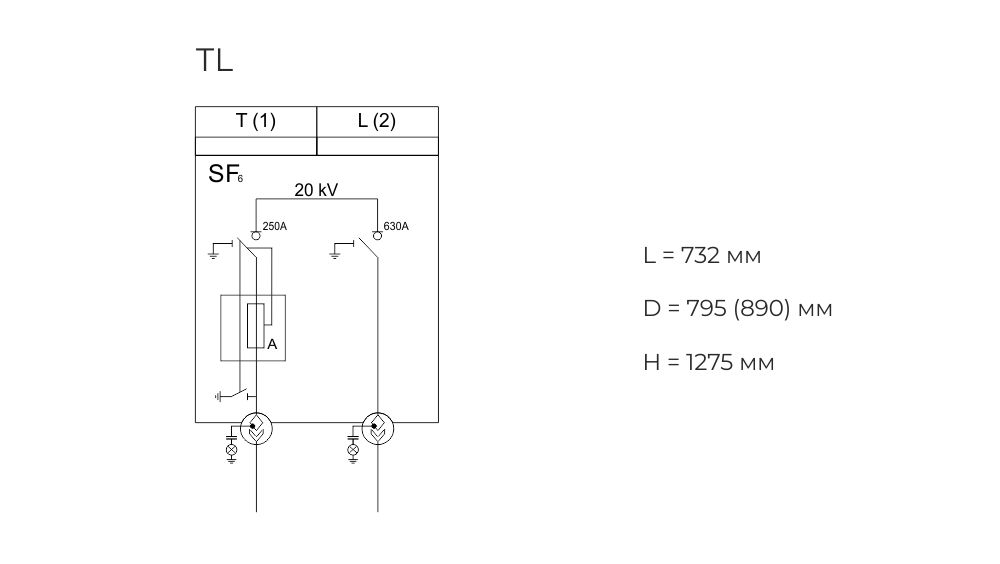

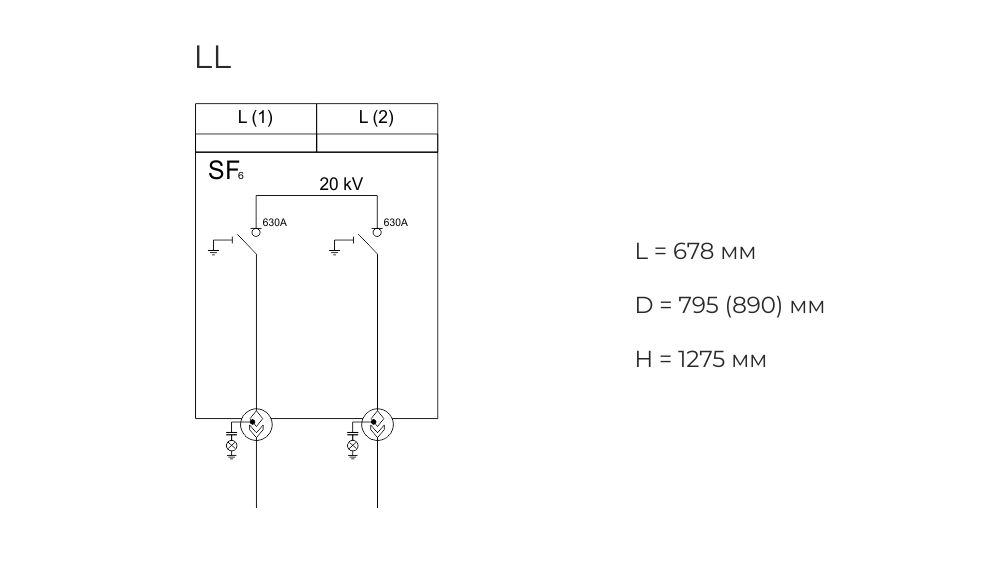

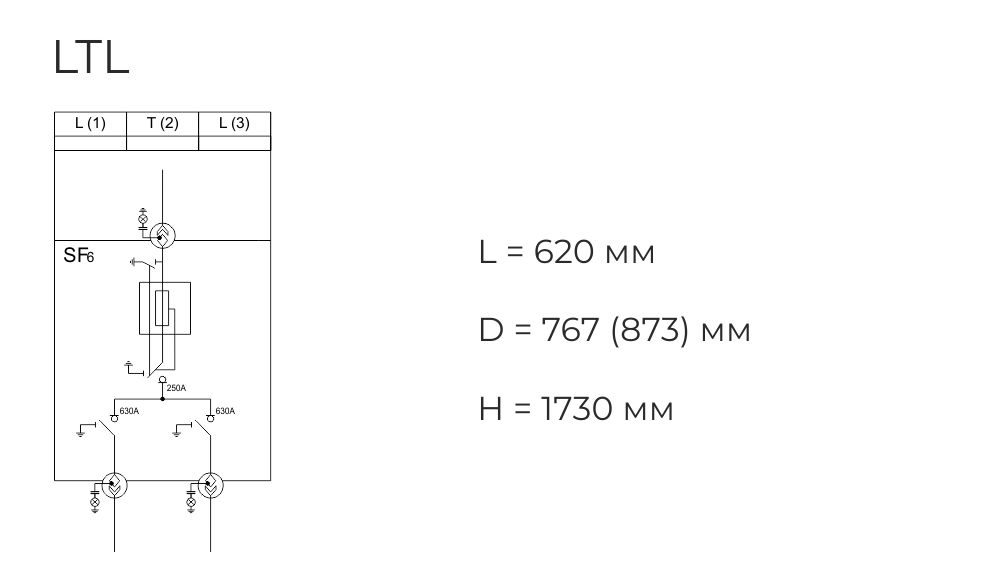

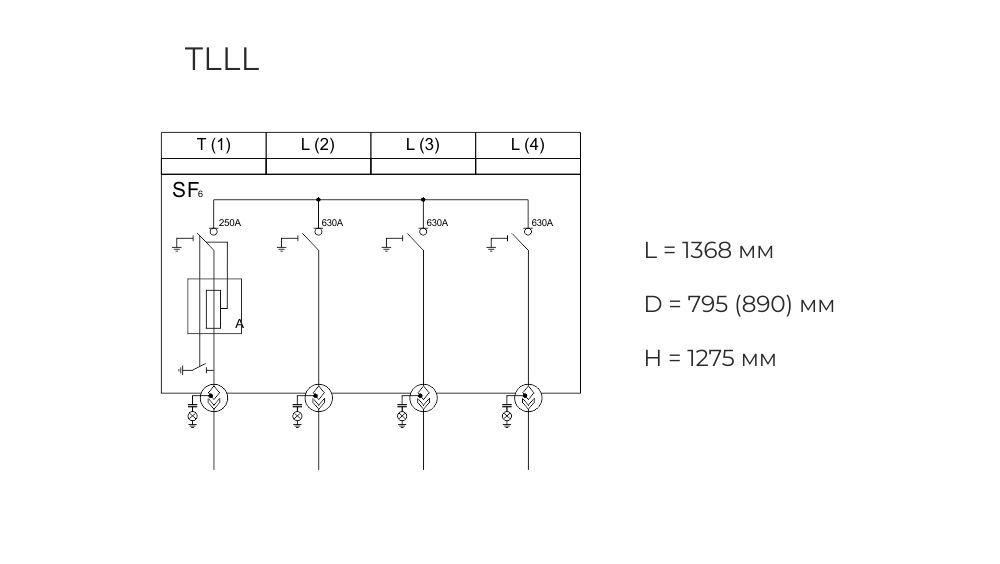

Распределительное устройство среднего напряжения типа TPM состоит из четырех отсеков:

Отсек коммутационных аппаратов

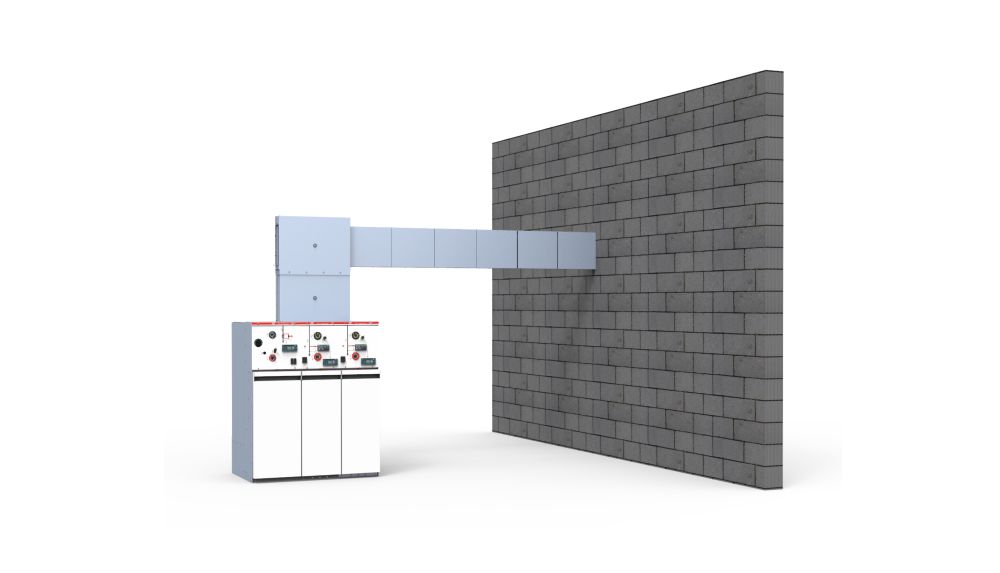

Отсек коммутационных аппаратов находится в заполненном газом SF6 резервуаре, сделанном из нержавеющего металла, в который встроены устройства: сборные шины, коммутационные аппараты и изоляторы. Интегральной частью аппарата является мгновенно закрывающийся и открывающийся быстрый заземлитель. Каждый резервуар имеет предохранительный клапан, открытие которого снижает рост давления, вызванного созданием внутренней дуги. В распределительном устройстве TPM и TPM системы С клапан расположен снизу резервуара в кабельном отсеке в одной из линейных ячеек, а в TPM система Р, а также в ячейках Т + распредустройства TPM клапан находится в задней части распределительного устройства.

В проходные изоляторы встроены емкостные делители напряжения, соединенные с указателями наличия напряжения на передней панели распределительного устройства.

Выключатель нагрузки и приводные механизмы — устройства чрезвычайно прочные и надежные.

Конструкция обеспечивает выполнение 5000 рабочих циклов без необходимости регулировки, технического обслуживания и замены элементов.

Отсек предохранителей

В отсеке предохранителей распределительного устройства (в специальных изоляционных тубах) вмонтированы плавкие вставки высокого напряжения с тепловой защитой. Конструкция предохранительного отсека предотвращает его открытие перед приведением заземлителя в положение «заземлено». Включение выключателя нагрузки в трансформаторной ячейке возможно только после закрытия предохранительного отсека. В случае, когда плавкая вставка перегорает, установленный на ней боёк рычагом отключает выключатель нагрузки в трансформаторной ячейке.

Повторное включение выключателя нагрузки возможно только после замены плавких вставок предохранителя.

Отсек приводов

В отсек приводов входят интегрированный прямой ручной привод (моторный) выключателя нагрузки и заземлителя или вакуумного выключателя и разъединителя с заземлителем. Трансформаторная ячейка оснащена приводом, который позволяет отключить выключатель нагрузки после действия предохранительного бойка. Состояние перегоревшей плавкой вставки сигнализируется на передней панели привода. В отсек приводов распределительного устройства встроен манометр (откалиброванный с учетом номинального состояния в зависимости от температуры), информирующий о правильном давлении газа SF6 внутри резервуара. В передней части распределительного устройства находятся неоновые индикаторы наличия напряжения на кабеле.

Кабельный отсек

В кабельном отсеке выполняются соединения распределительного устройства с кабелями энергетической сети при помощи кабельных муфт.

Кабельный отсек оснащен:

• проходными изоляторами,

• кабельными держателями,

• трансформаторами тока для защит,

• зажимами заземлителя для обратных жил.

Между отдельными ячейками в коммутационном отсеке имеются металлические перегородки.

В распределительное устройство типа TPM монтируются кабели:

• С поливинилхлоридной изоляцией АПвВнг-LS (по желанию заказчика)

В случае монтажа муфт с ограничителями перенапряжения, просим связаться с производителем.
