БКТП типа PST (заглубленная) до 20 кВ

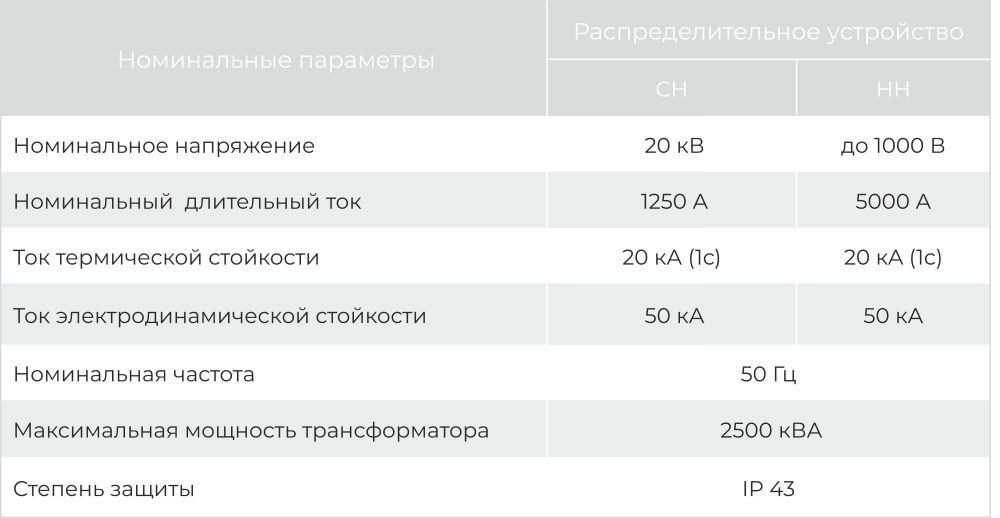

Описание Электрическая схема Технические параметры Габаритные размеры Скачать

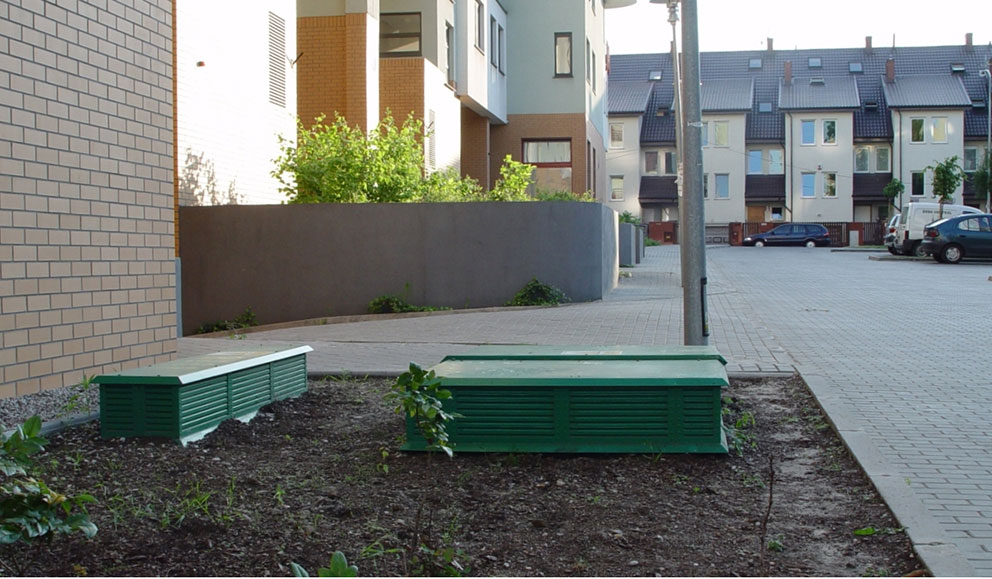

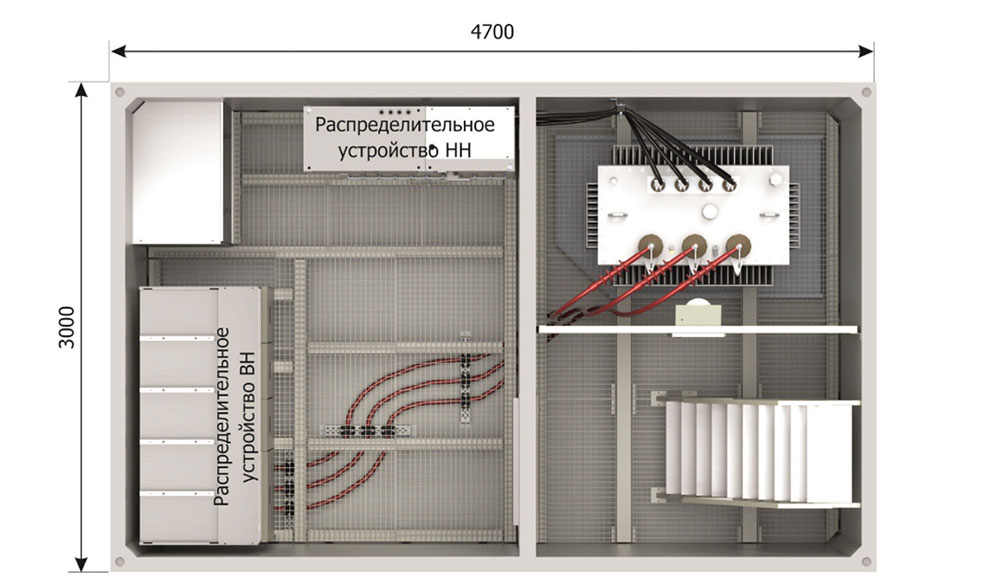

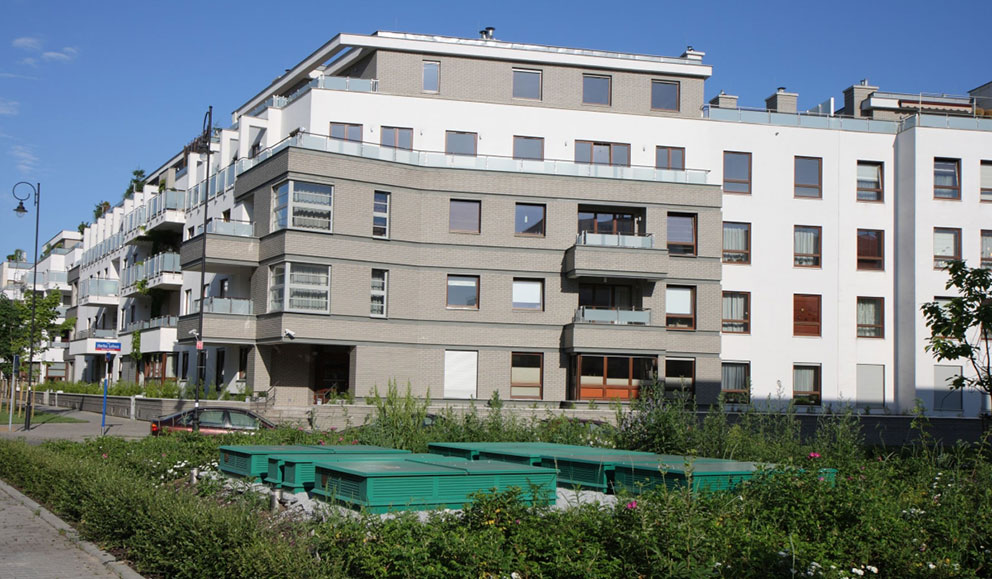

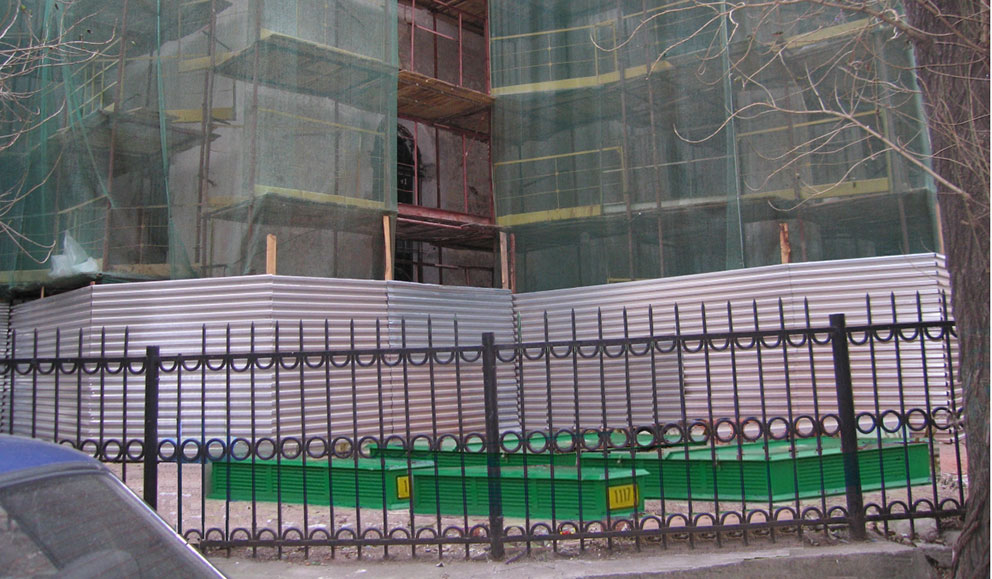

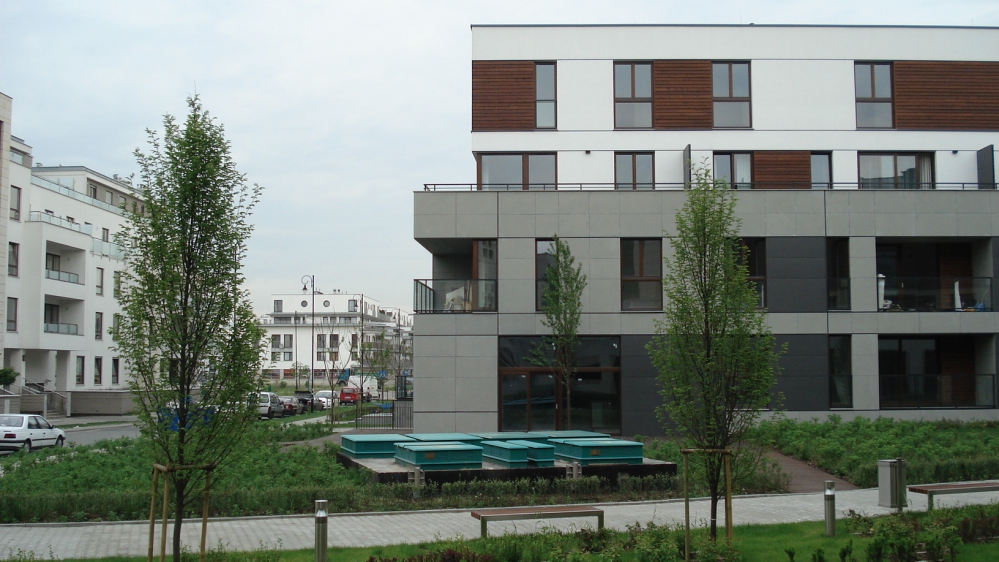

Заглубленная трансформаторная подстанция — это герметичный монолитный бетонный модуль для размещения под поверхностью земли с установленными внутри распределительными устройствами среднего и низкого напряжения. Используемые распределительные устройства СН (ТРМ, Rotoblok SF), а также НН (RN-W) - независимые элементы подстанции. Подстанция может быть размещена в тротуаре, сквере и т. д.
Пространство между двумя полами подстанции гарантирует правильную работу, даже если через вентиляционные отверстия вовнутрь попадет дождевая вода. Водоотпорные кабельные пропуска, а также плотный бетонный корпус обеспечивают безотказную многолетнюю работу подстанции.



Основные характеристики



  • Армированный бетон класса B30 обеспечивает высокий уровень безопасности для персонала и посторонних лиц и гарантирует многолетнюю безаварийную работу подстанции.
  • Корпус подстанции выполнен в виде цельной железобетонной конструкции (монолитная отливка боковых стен вместе с плитами основания и крыши).
  • Армирование представляет собой целостную конструкцию (единую для боковых стен, основания и крыши).
  • Снаружи подстанция защищена гидроизоляционной оболочкой, препятствующей вредному воздействию грунтовых вод.
  • Подстанция готова к работе в системе умных сетей Smart Grid интеграция функций мониторинга, управления и измерений.

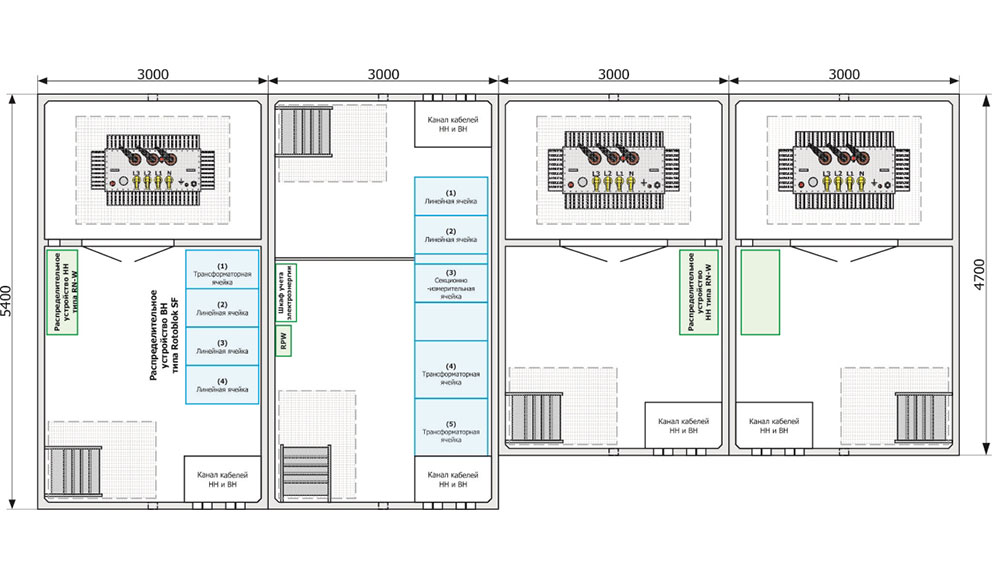

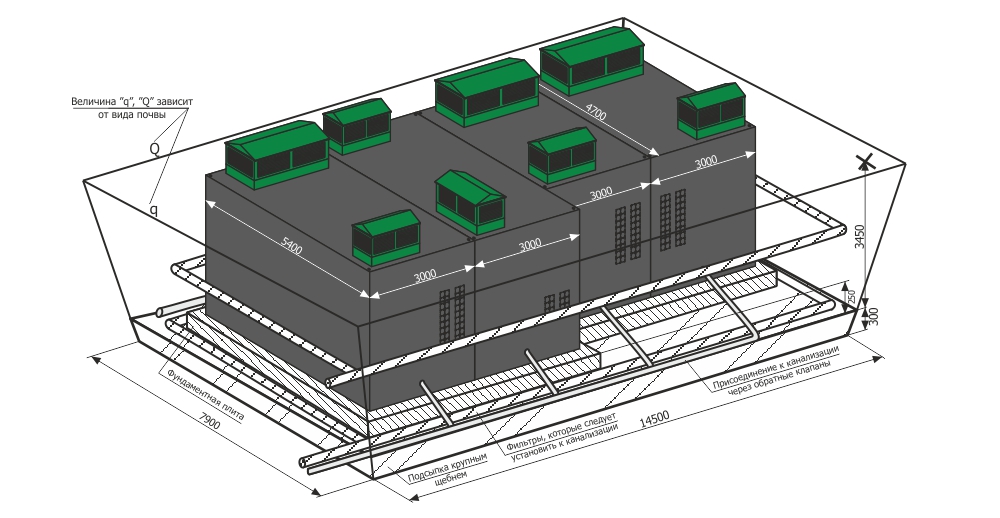

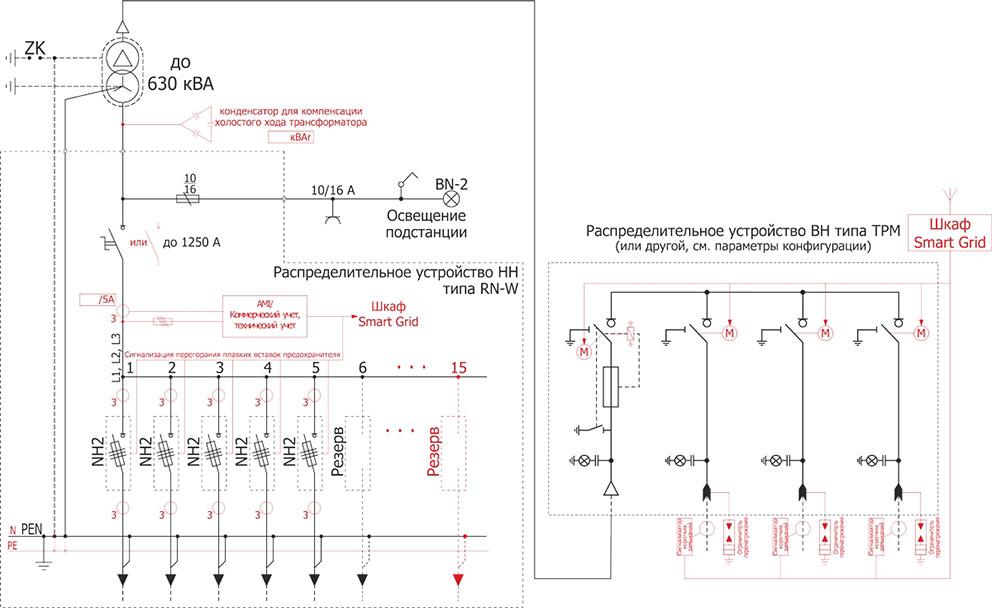

Примечание: Красным цветом обозначено дополнительное оснащение подстанции. Размещение подстанции согласно индивидуальному проекту, а также исполнительной документации.

Буклет (1.7 MБ) Опросный лист (152 Кб)
