БКТП типа BOX до 20 кВ

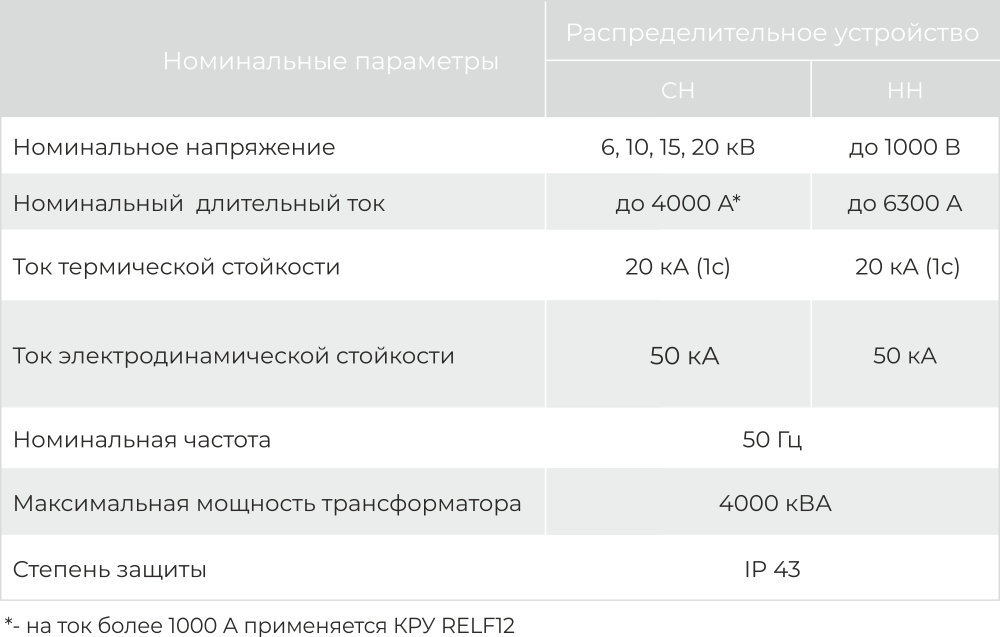

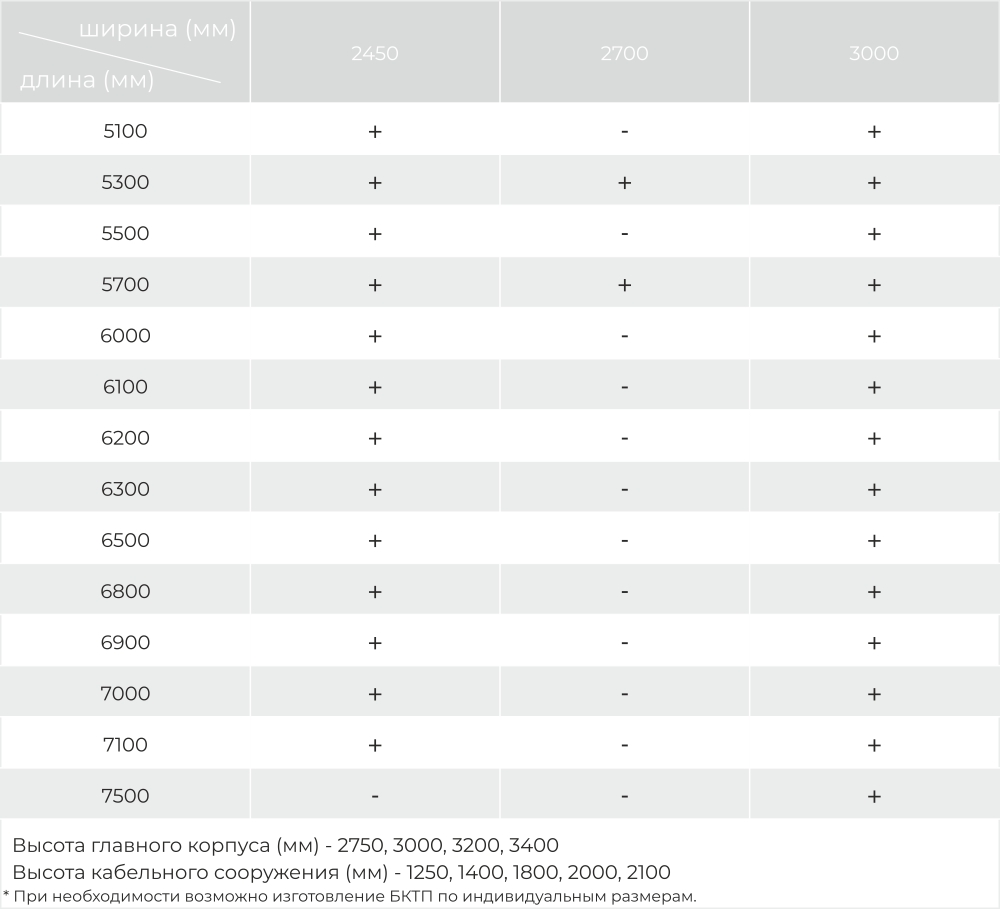

Описание Электрическая схема Технические параметры Габаритные размеры Скачать

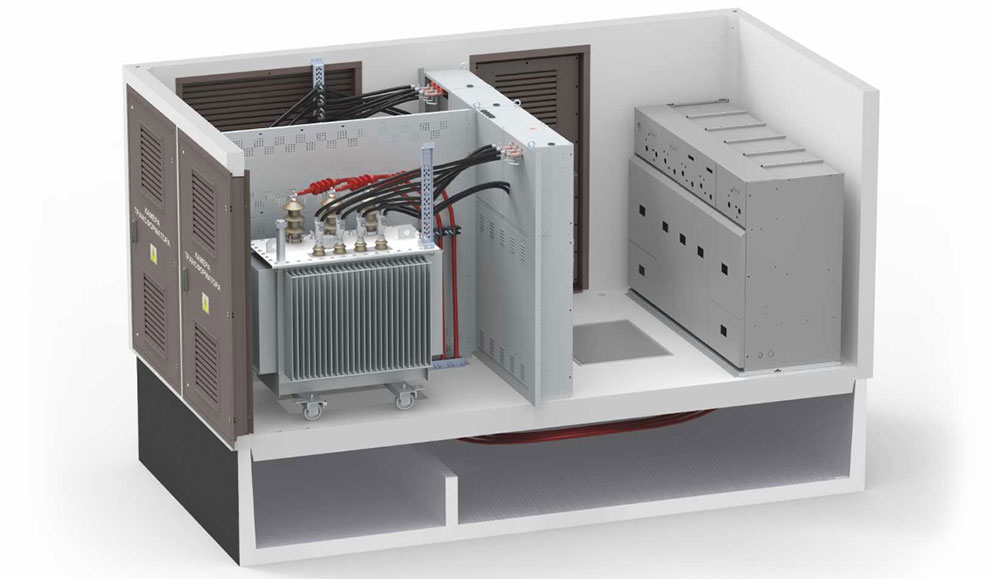

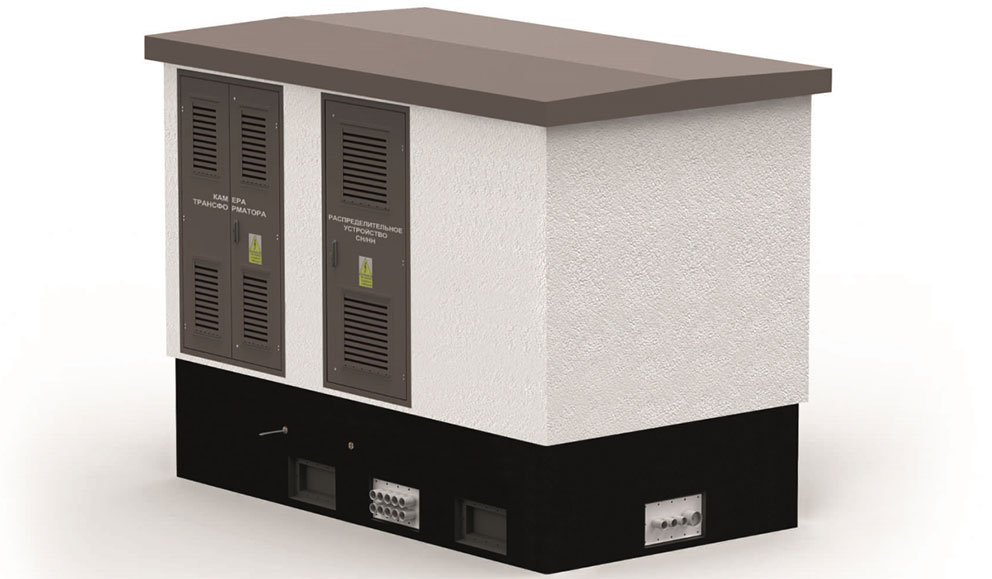

Подстанции в бетонных оболочках типа  Mrw-b  состоят из трех монолитных железобетонных элементов: фундамента, корпуса, а также крыши. В фундаменте имеются выделенные отсеки: герметичные поддоны для масла (маслоприемники), способные вместить в случае аварии не менее 100% объема масла из установленных в подстанции трансформаторов, а также кабельный отсек с пропусками для кабелей СН и НН. В главном корпусе находятся распределительные устройства СН и НН, устройства дистанционного управления, а также сигнализации, измерительные системы, трансформаторы, агрегаты и другие устройства, предусмотренные проектом.



Основные характеристики

  • Класс бетона В 30, морозостойкость F100, водонепроницаемость W 10;
  • Съемная или монолитная крыша;
  • Конструкция подстанции изготовлена с помощью системы «бетонных замков»;
  • Применение микрофибры в бетонной смеси для обеспечения объемной прочности;
  • Толщина стенки до 200 мм;
  • Двойное армирование;
  • Сейсмостойкость до 9 баллов (применение системы бетонных «замков»);
  • Стандартное исполнение двери, ворота, жалюзи изготавливаются из материалов не подверженных коррозии;
  • Отсутствие «холодного шва». Изготовление каждой из 3 составляющих БКТП (крыша, БО, КС) проходит за один производственный процесс;
  • Внешняя часть фундамента подстанции покрыта гидроизоляцией, защищающей от отрицательного воздействия грунтовых вод;
  • Фундамент подстанции/ кабельный приямок подготовлен к монтажу плотных кабельных линий в количестве, позволяющем выполнять соединений присоединений, а также отходящих линий всех типов кабелей;
  • Возможность комбинаций ввод/вывод линий В/В, В/К, К/В, К/К.


Буклет (2.8 MБ) Опросный лист (152 Кб)
